ПНЕВМОУДАРНЫЕ ГЕНЕРАТОРЫ ГПУ –

ОБРУШИТЕЛИ СВОДОВ СЫПУЧИХ МАТЕРИАЛОВ

Пневмоударные генераторы ГПУ предназначены для обрушения сводов и отложений всех типов сыпучих материалов в бункерах и силосах (как металлических, так и железобетон-ных), а также для очистки от отложений различного оборудования (течки, шнеки, транспорте-ры, газоходы, трубопроводы, узлы пневмотранспортных систем, котлы, теплообменники, ци-клоны, фильтры и др.). Применяются в различных отраслях промышленности и транспорта.

Применение генераторов позволяет полностью использовать в процессе работы весь объем бункера и исключить необходимость ручных операций для его разгрузки и очистки.

Генератор устанавливается на стенке бункера (силоса) с наружной стороны на сквозном патрубке. Принцип его работы основан на отрыве сыпучего материала от стенок и его рыхлении во всем объеме бункера под действием удара мощной струи сжатого воздуха, которая формируется при резком открывании клапана, удерживавшего предварительно накопленный сжатый воздух. Этим обеспечивается восстановление текучести материала и его полная выгрузка из бункера.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Параметр
ГПУ-50
ГПУ-100

ГПУ-200
Диаметр (условный) сопла, мм
50
100

200
Рабочий объем, куб.дм. (л)
25
50

200
Рабочее давление, атм
2-6
2-8

2-6
Габариты, мм
300х300х600
300х820х450

1100х1100х450
Масса, кг
15
50

150
Количество генераторов на один бункер (силос) - от 1 до 7.
Наработка на отказ - 100 000 циклов.
Режим работы - ручной, полуавтоматический или автоматический

ОСОБЕННОСТИ ПНЕВМОУДАРНЫХ ГЕНЕРАТОРОВ:

·возможность разрушения сводов и отложений высокой прочности, образованных сильнослипающимися, влажными сыпучими материалами (благодаря большой мощности создаваемого удара);

·возможность регулирования интенсивности воздействия на сыпучийматериал путем изменения давления сжатого воздуха (с его экономией);

· высокая надежность пневмоударных сводообрушителей, обеспеченная простотой их конструкции;

· минимальное воздействие на стенки бункера благодаря тому, что вся энергия направляется на разрушение связей в сыпучем материале;

·отсутствие явления выдувания пыли из сыпучего материала, так как основным действующим фактором является ударная волна, создаваемая сводообрушителем в материале при минимальном объеме сжатого воздуха, направляемого в бункер;

·возможность питания сжатым воздухом как от пневмосети, так и от автономного компрессора небольшой производительности;

·минимальные расход сжатого воздуха и затраты на обслуживание.

Поставленные нами сводообрушители в течение ряда лет надежно работают на предприятиях энергетики, химической, горнодобывающей, металлургической, пищевой промышленности и промышленности строительных материалов. Результаты эксплуатации подтвердили их высокую эффективность и надежность, а также преимущества по сравнению с другими типами устройств аналогичного назначения. За рубежом пневмоимпульсные устройства сводообрушения, близкие по принципу действия указанным устройствам, получили широкое распространение в различных отраслях промышленности.

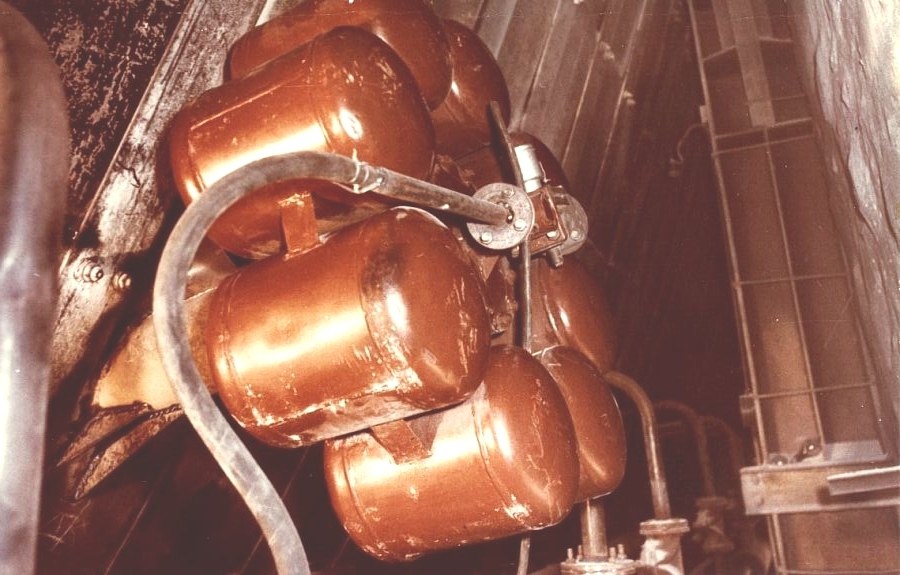

                   Фото Сводообрушитель
